Vous cherchez une solution pour protéger vos équipements électriques ? Transformateurs, onduleurs, armoires : comment les abriter efficacement contre les agressions extérieures tout en respectant les contraintes logistiques et normatives ?
Cet article présente les différentes solutions de shelter électrique, leurs applications concrètes et les critères de choix selon votre secteur d’activité.

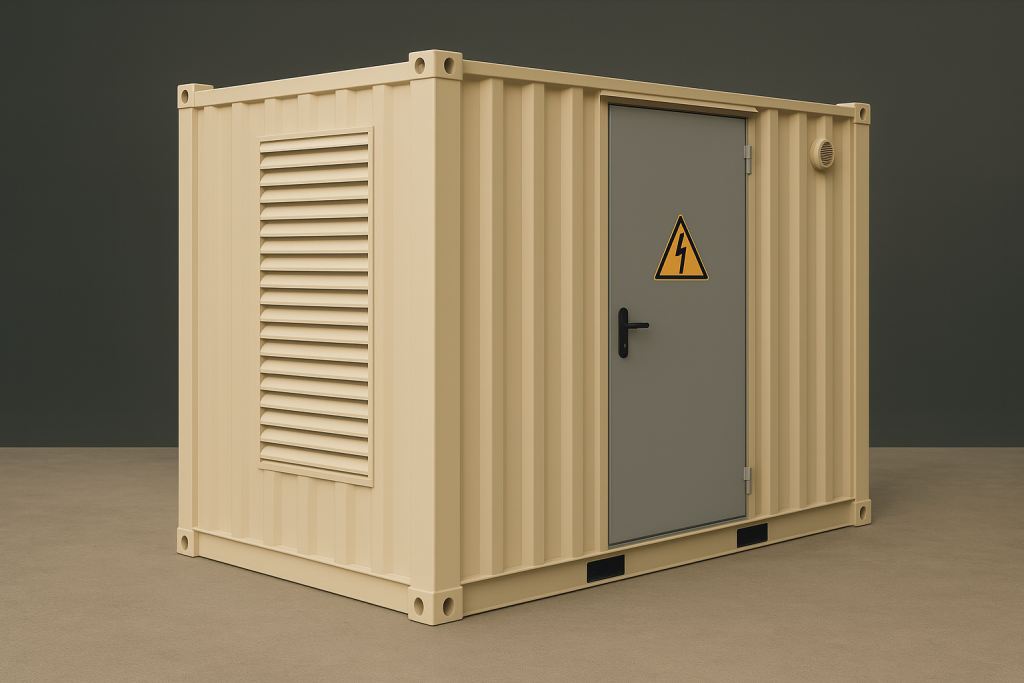

Qu’est-ce qu’un Shelter Électrique ?
Un shelter électrique est une enveloppe métallique technique conçue pour héberger et protéger des équipements électriques sensibles. Contrairement à une simple armoire, il offre un espace modulable adapté aux installations de moyenne et grande puissance. Ce type de structure assure plusieurs fonctions : protection physique contre les intempéries et les intrusions, étanchéité, isolation thermique et conformité aux normes de sécurité électrique. Pour répondre aux exigences de sécurisation d’équipements sensibles dans des environnements contraignants, le shelter électrique constitue une solution modulaire capable d’accueillir transformateurs, onduleurs ou armoires de distribution tout en garantissant résistance mécanique et conformité normative. Il permet d’installer des équipements en milieu hostile ou en zone urbaine dense où une construction traditionnelle serait impossible.
Les équipements typiquement hébergés :
- Transformateurs électriques haute et moyenne tension
- Onduleurs pour centrales photovoltaïques
- Armoires de distribution HT/BT
- Batteries de stockage d’énergie
- Équipements télécom (NRO, relais)
Principaux avantages :
- Mobilité : déplacement facilité d’un site à l’autre
- Modularité : adaptation aux besoins évolutifs
- Rapidité d’installation : mise en service accélérée
- Robustesse : résistance aux environnements extrêmes
Les Différents Types de Shelters Électriques
Le marché propose trois catégories principales de shelters, chacune répondant à des contraintes spécifiques de coût, dimensionnement et transport.
Container Maritime : La Solution Standardisée
Les containers maritimes recyclés en shelters électriques offrent des dimensions normalisées (20 pieds ou 40 pieds) et une certification ISO 668/1496. Construits en acier corten, ils garantissent solidité et résistance à la corrosion. Leur largeur externe standard de 2 438 mm permet un transport universel par semi-remorque ou porte-conteneurs.
Cette solution présente un excellent rapport qualité-prix grâce à la production en grande série. Les moyens de manutention sont disponibles partout dans le monde, ce qui facilite grandement la logistique.
Shelter Tôlé : La Personnalisation Totale
Le shelter tôlé sur-mesure est conçu intégralement selon le cahier des charges client. Il s’adapte à des espaces contraints (navires, plateformes offshore, zones urbaines) où les dimensions fixes d’un container seraient inadaptées. La structure tubulaire peut être réalisée en acier, aluminium ou inox selon l’environnement.
Ce type de solution convient particulièrement aux projets nécessitant des dimensions non standard ou des équipements lourds, avec des matériaux adaptés (inox C5 marine pour milieux corrosifs, isolation renforcée pour zones froides, certification coupe-feu selon usage).
| Type | Dimensions | Coût | Délai | Usage type |
|---|---|---|---|---|
| Container maritime | 20′ ou 40′ (largeur fixe 2,44m) | €€ | 8-10 semaines | Séries, export |
| Shelter tôlé | Sur-mesure total | €€€ | 10-12 semaines | Contraintes spécifiques |
| Kit modulaire | Modules assemblables | €€ | 6-8 semaines | Grandes séries, accès difficile |
Applications et Secteurs d’Utilisation
Les shelters électriques équipent des installations critiques dans des environnements variés. Chaque secteur impose ses propres exigences techniques.
- Énergie : postes de transformation HT/BT, stations de conversion pour centrales photovoltaïques, stockage par batteries ou super-condensateurs
- Télécoms : shelter NRO pour fibre optique, relais GSM, armoires de brassage en zone rurale ou urbaine dense
- Offshore et marine : équipements avec résistance aux embruns, points de levage renforcés pour hélitreuillage, peinture anticorrosion C5 marine
- Industrie : zones ATEX nécessitant des certifications spécifiques, sites isolés ou désertiques avec contraintes climatiques extrêmes
- Énergies renouvelables : protection des onduleurs PV, stockage d’énergie pour sites autonomes
Certains projets nécessitent des combinaisons de contraintes : un shelter offshore doit par exemple résister à la corrosion tout en supportant des conditions de levage exceptionnelles.
Critères de Choix d’un Shelter Électrique
Le choix d’un shelter repose sur une analyse précise des contraintes techniques et environnementales de votre projet.
- Dimensions et poids des équipements : volume intérieur nécessaire, charges statiques et dynamiques à supporter
- Contraintes environnementales : températures extrêmes, humidité, exposition aux embruns ou aux UV, charge de neige
- Conformité normative : certifications ISO, degré coupe-feu, protection électromagnétique, zones ATEX
- Accessibilité et transport : dimensions des accès au site, moyens de levage disponibles, transport maritime ou routier
- Équipements intégrés : isolation thermique, ventilation forcée ou climatisation, détection incendie, systèmes anti-effraction
- Budget et personnalisation : équilibre entre coût et niveau d’adaptation aux besoins spécifiques
Normes et Certifications à Vérifier
Selon l’usage prévu, certaines certifications sont indispensables. La résistance au feu (REI 30, 60 ou 120 minutes) s’impose pour les postes de transformation en zone urbaine. Les installations offshore exigent une peinture certifiée C5 marine. Les sites industriels en zone ATEX nécessitent une certification spécifique de compatibilité avec les atmosphères explosibles.
FAQ : Vos Questions sur les Shelters Électriques
Quelle est la durée de vie d’un shelter électrique ?
Entre 20 et 30 ans selon les matériaux et la maintenance. L’acier corten et l’inox offrent la meilleure longévité.
Peut-on installer un shelter en zone urbaine ?
Oui, sous réserve de respecter les normes locales. Un shelter avec isolation phonique et finitions esthétiques s’intègre facilement.
Quel délai pour une fabrication sur-mesure ?
Comptez 8 à 12 semaines selon la complexité. Les solutions en container standard sont plus rapides (6-8 semaines).
Le shelter nécessite-t-il une dalle béton ?
Généralement oui, pour assurer stabilité et mise à la terre. Sur certains sites, des plots ou longrines suffisent.
Quelle maintenance prévoir ?
Inspection annuelle des joints d’étanchéité, de la ventilation et de la peinture. Révision des équipements électriques selon prescriptions constructeur.
Le shelter électrique représente une solution technique polyvalente pour protéger vos équipements critiques. Le choix entre container maritime, shelter tôlé ou solution modulaire dépend de vos contraintes de budget, d’accessibilité et d’environnement. Pour garantir la réussite de votre projet, privilégiez un fabricant expérimenté capable d’accompagner toutes les phases, de la conception à la mise en service.
